C11000 ETP 銅バーは、-バスバー、電気、産業用途向けの業界標準の高導電性銅バーです-100% IACS 最低導電率、99.90% の銅純度を備え、大量の電気導体の生産に最適な性能、加工性、コストのバランスを備えています。-バスバー、電気、産業用途で最も低いコストで最高の導電性が必要な場合は、C11000 ETP 銅です。バーが答えです。電気銅のベンチマークである 100 ～ 101.5% IACS の導電率を実現し、バスバーおよび導電体の用途の 90% でデフォルトのグレードとなっています。
1 行ルール: C11000 (ETP/T2) → 最低コストの標準バスバーと電気導体。- C10100 (OFHC/TU2) → 真空ろう付けまたは還元性雰囲気が含まれる場合。 C14500 (テルル) → 快削加工性が重要な場合-。
C11000 ETP銅バーとは何ですか?
C11000 (ETP - 電解タフピッチ銅、T2、Cu-ETP、CW004A とも呼ばれる) は、バスバーおよび電気用途に最も広く使用されている商用純銅グレードです。 99.90% 以上の Cu+Ag が含まれており、酸素含有量は 0.02 ～ 0.06% (通常は約 0.04%) に制御されています。
酸素を意図的に使用する理由: 鋳造中に、少量の酸素が不純物と結合して Cu₂O 粒子を形成します。これにより、優れた導電性を維持しながら、実際に粒子構造が微細化され、無酸素グレードと比較して機械加工性が向上します。-
重要な性能上の利点: C11000 は、100 ～ 101.5% の IACS 導電率 - を実現し、標準的な市販銅の中で最高値 - を実現し、優れた熱伝導率と優れた冷間加工特性を備えています。これにより、バスバー、変圧器巻線、端子、開閉装置、および接地コンポーネントのデフォルトの選択肢となります。
主な仕様
化学組成 (ASTM B187 / GB/T 5231)
| 要素 | コンテンツ |
|---|---|
| 銅+銀 | 99.90%以上 |
| O | 0.02 ～ 0.06% (通常 0.04%) |
| 鉛 | 0.005%以下 |
| ビ | 0.001%以下 |
| Sb | 0.002%以下 |
| 鉄 | 0.005%以下 |
| S | 0.005%以下 |
物理的特性
| 財産 | 価値 |
|---|---|
| 密度 | 8.89 ～ 8.94 g/cm3 |
| 融点 | 1083度 |
| 電気伝導率 | 100 ～ 101.5% IACS |
| 熱伝導率 | 388–394 W/(m·K) |
| 熱膨張（20～300度） | 17.6–17.7 × 10⁻⁶/K |
| 弾性率 | 115 ～ 130 GPa |
| 透磁率 | 非磁性- |
機械的特性 (焼き戻しによる代表値)
| 気性 | 抗張力 | 降伏強さ | 伸長 | 硬度（HV） |
|---|---|---|---|---|
| 焼きなまし(O) | 200～260MPa | 60MPa以上 | 40 ～ 45% 以上 | 40–70 |
| ハーフハード(H02) | 245～300MPa | 180MPa以上 | 10–20% | 75–90 |
| ハード(H04) | 310～360MPa | 250～330MPa | 4–10% | 90–120 |
C11000 ETP銅バーとは解決策とそれを必要とする人?
主要な購入者の問題 C11000 は次のことを解決します。最大の効率で電気を通し、ひび割れすることなく機械加工や成形ができ、産業環境での腐食に耐え、生産スケジュールに必要な量を入手できる銅棒が必要です。 C11000 ETP 銅バーはこれらすべてを提供します。-これは、バスバー製造業者、開閉装置製造業者、端子メーカーがデフォルトで指定するグレードです。
C11000 ETP 銅バーではないもの:水素ろう付け、真空サービス、還元雰囲気熱処理には適していません。{0}このような環境では、酸素含有量が制御されると水素脆化が発生します。アプリケーションで真空サービスまたは水素ろう付けが必要な場合は、代わりに C10100 または C10200 OFHC 銅棒を指定してください。注文する前にこの違いを知っておくと、コストのかかる失敗を防ぐことができます。
中国から C11000 ETP 銅棒を購入する人:
- バスバー製造業者および電気請負業者
- 開閉装置およびパネルビルダー
- 端子およびコネクタのメーカー
- 変圧器および配電機器のメーカー
- 産業用電気販売業者および OEM
C11000 vs C10100 vs C14500: どの銅棒が必要ですか?
| 財産 | C11000(ETP/T2) | C10100(OFHC/TU2) | C14500 (テルル) |
|---|---|---|---|
| UNS | C11000 | C10100 | C14500 |
| 銅含有量 | 99.90%以上 | 99.99% 以上 | 99.90%以上 |
| 酸素含有量 | 0.02–0.06% | 0.0005%以下 | - |
| 電気伝導率 | 100 ～ 101.5% IACS | 101 ～ 101.5% IACS | 85 ～ 95% IACS |
| 水素脆化 | Susceptible >370度 | 免疫 | 耐性がある |
| 真空ろう付け | 推奨されません | 素晴らしい | 良い |
| 被削性評価 | 20 | ~20 | 85–90 |
| 料金 | 最低 | 最高 | 最高 |
| 主な利点 | 最低コストで最高の導電性 | 水素脆化がない | フリーカット- |
| 一般的な使用方法 | バスバー、端子、開閉装置 | 真空シール、半導体 | 精密旋削端子 |
選び方:
- C11000 (ETP/T2) を選択してください動作環境に溶接や 370 度を超える還元雰囲気が含まれないバスバー、開閉装置コンポーネント、端子、接地ストラップ、および一般電気導体用。これは最もコスト効率の高い-高導電率-銅グレードであり、電気用途の業界標準です。
- C10100 (OFHC/TU2) を選択してくださいバーが真空ろう付け、還元雰囲気中での溶接、または水素脆化を排除する必要がある真空/電子用途で使用される場合。
- C14500 (テルル) を選択してください精密端子 - の大量 CNC 生産のために快削加工性が必要であるが、低導電率 (85 ～ 95% IACS) を受け入れる場合。-
C11000 の重大な警告:370 度を超える還元雰囲気 (水素ろう付けや特定の溶接プロセスなど) では、C11000 内の酸素が水素と反応して粒界に蒸気を形成し、内部亀裂 - を引き起こします。これは水素脆化と呼ばれます。溶接雰囲気または還元雰囲気でのサービスの場合は、代わりに C10100 (無酸素) を指定してください。-
商業条件および配送条件
| 条項 | 詳細 |
|---|---|
| MOQ | 50kg;小さなプロトタイプのサンプルが入手可能 |
| 生産リードタイム | サイズに合わせてカットされた在庫: 5 ～ 7 営業日。カスタムサイズ:14〜22営業日 |
| 貿易インコタームズ | EXW、FOB 上海/青島または中国の港のいずれか、CFR、CIF |
| 支払い条件 | 30 % T/T デポジット、船荷証券のコピーに対する残高。一目で取消不能なL/C |
| 証明書 | ISO9001、ヒートロット追跡可能なMTRミルテストレポート。ご要望に応じて RoHS レポートをご提供します |
| 第三者による検査 | 出荷前であれば受け入れ可能 |
| 包装 |
酸化防止防湿包装紙 + 輸出用木箱。輸送中の傷や酸化を防ぎます |
C11000 ETP銅棒の主な用途
C11000 ETP 銅棒、高導電性電解タフピッチ銅棒は、高い導電性とコスト効率が必要な一般電気および産業シナリオ向けに仕様化されています。
- 電気バスバーと配電: 開閉装置バスバー、配電盤の銅導体、接地バー、変圧器の導電性コンポーネント。
- 電気機器製造:コネクタブランク、電気端子部品、モーター導電要素。
- 汎用工業製造: CNC 加工された銅部品、熱伝達部品、常温環境下での耐食構造銅部品。
- 新エネルギー補助部品: バッテリーキャビネット用の導電性バー、非真空エネルギー貯蔵装置アセンブリ。
注意: C11000 ETP 銅棒を真空ろう付けまたは高温還元雰囲気での作業条件に使用することは避けてください。このようなシナリオには、OFHC C10200 銅バーを選択してください。
私たちについて
当社は、OFHC 銅板 (C10100 / C10200)、C11000 ETP 銅棒、銅板、銅棒、銅バスバー、カスタム機械加工銅部品などの高純度銅原材料を専門とする中国の製造業者および輸出業者です。{0}当社は、真空技術、半導体、電力、エネルギー貯蔵、航空宇宙、医療機器、熱管理業界にわたる世界の産業バイヤーにサービスを提供しています。
当社の工場は ASTM 規格 (ASTM B170、ASTM B187) に従い、原材料の溶解、圧延、絞り、矯正から最終検査に至るまで、全プロセスの品質管理を実施しています。-すべてのバッチは、化学組成、導電率、機械的特性についてテストされます。顧客の受信品質監査要件を満たすために、すべての出荷品に工場試験証明書 (MTC) が用意されています。
当社は、国際的な金属バイヤーが直面する 2 つの大きな問題点、つまり、不安定な原材料価格、頻繁に発生する市場在庫不足、ジェネリック サプライヤーからの不安定なバッチ品質を理解しています。当社は、お客様が供給不足による生産遅延を回避できるよう、標準銅グレードの大量の在庫を維持しています。標準的な材料に加えて、お客様の図面に応じたカスタムの切断、研削、バリ取り、平坦化、研磨などの付加価値のある加工サービスも提供しています。-少量のプロトタイプ サンプルであっても、大量の一括注文であっても、柔軟な MOQ がサポートされます。-
銅バスバー、ETP銅バー、OFHC銅板および高導電性銅製品の信頼できる中国の銅材料サプライヤーをお探しの場合は、サンプル、技術データ、見積もりについてお気軽にお問い合わせください。
私たちの工場
銅製ドローベンチ

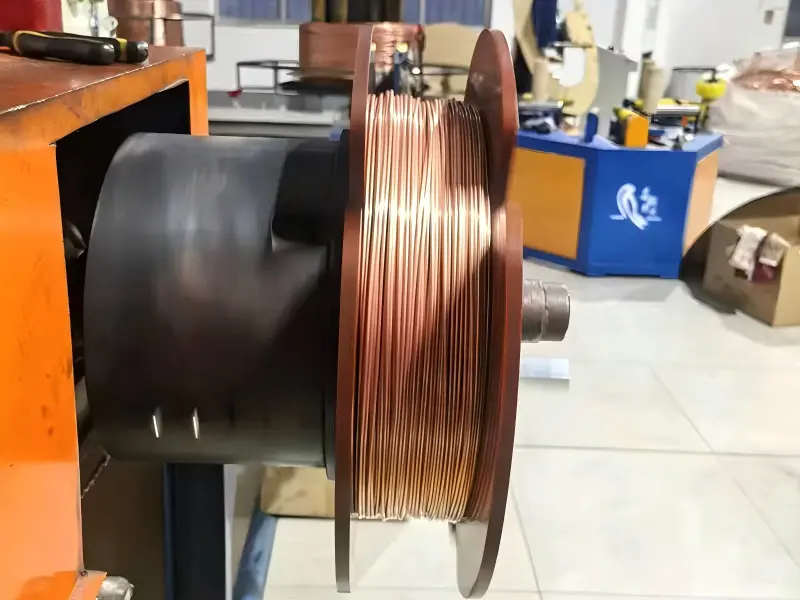

ローリングのクロージングマシン
直管切断機

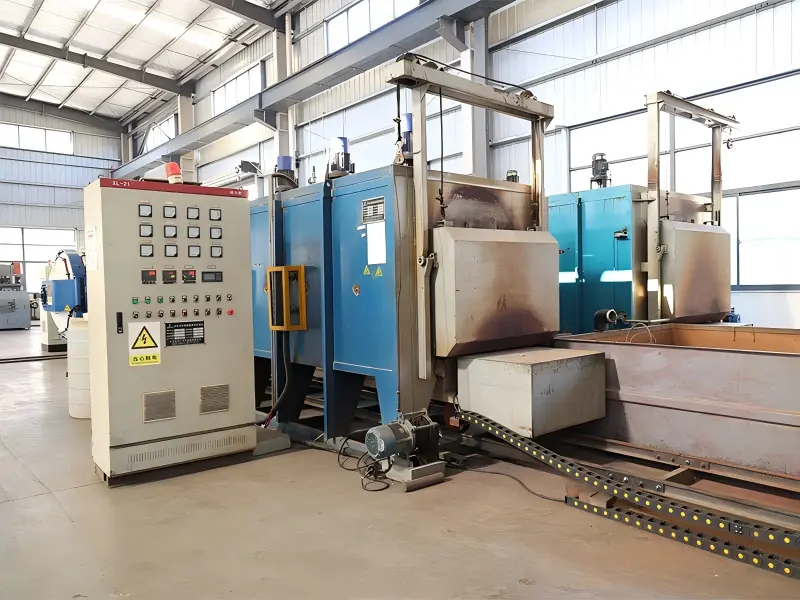

老化処理装置

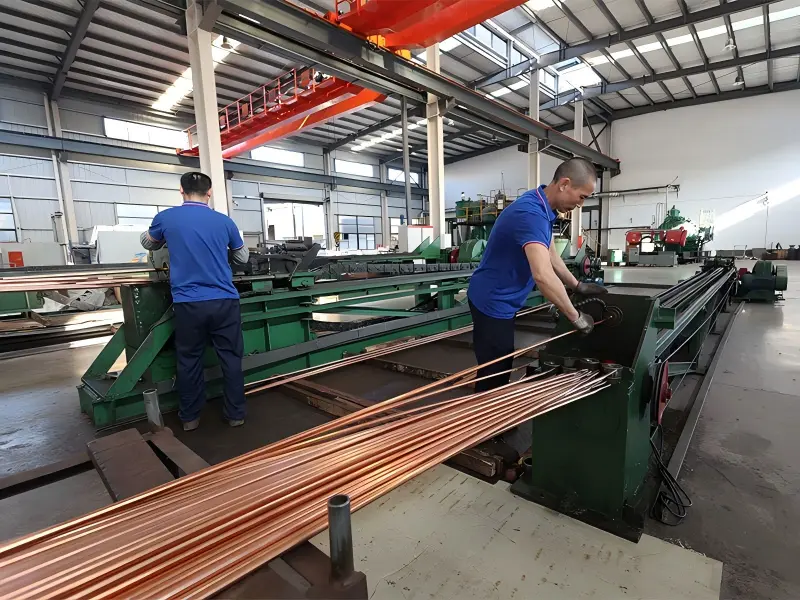

圧延機設備

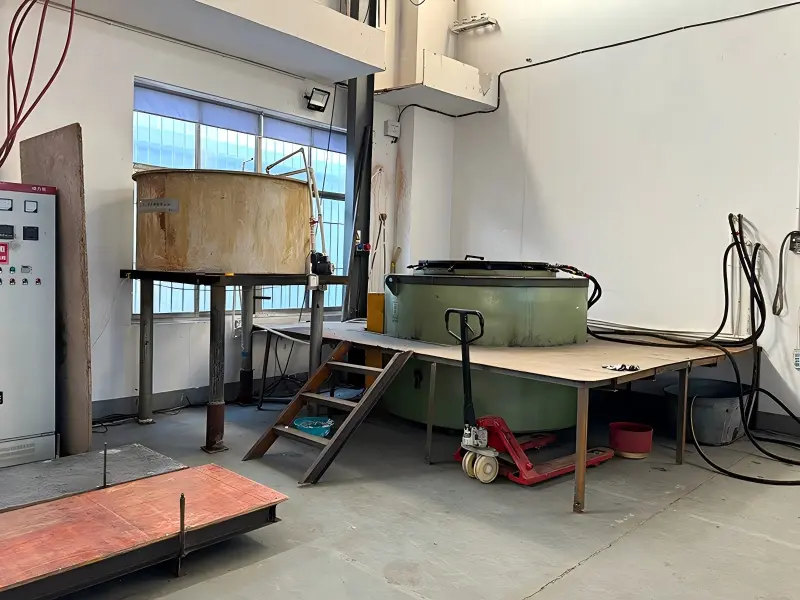

焼鈍炉
C11000 ETP 銅バーを購入する理由
- コスト上の利点:中国-で製造された C11000 銅棒は、完全な材料認証と寸法検査により、通常、西洋の供給源と比較して 10～25% のコスト削減を実現します。
- 在庫と容量:中国は世界の銅棒生産量の大きなシェアを生産しています。当社では、標準バスバーおよび丸棒サイズの即時出荷可能な在庫を維持しています。
- 柔軟性:{0}{1}サイズに合わせてカットし、カスタム プロファイル、カスタム テンパー、カスタム パッケージを標準装備しています。トライアル注文のMOQは100kgから始まります。
- 輸出経験:当社は、輸出標準の耐航性のある梱包、完全な文書、すべての主要なインコタームズへのサポートを備えた状態で世界中に発送します。{0}
- グレード選定の技術サポート。C11000 と C10100 のどちらがあなたのアプリケーションに適しているかわかりませんか?プロセスの詳細をお送りください - 適切なグレードをお勧めします。
- ASTM B187 / GB/T 2059 に完全準拠。すべての出荷には、ASTM B187 または GB/T 2059 に準拠して検証された化学組成と機械的特性を記載したミル テスト証明書 (MTC) が含まれています。
バスバー、電気、または産業用途に C11000 ETP 銅バーが必要ですか?
あなたのことを教えてください必要な直径、長さ、質、数量、および用途 (バスバー、開閉装置、端子、EV コネクタ)。在庫状況を確認し、見積書を提出し、完全な書類を添えて発送いたします。
C11000 ETP 銅棒の見積もりについてはお問い合わせください→
または弊社の技術チームにお問い合わせくださいお客様の導電率、溶接、温度の要件に応じて、- お客様の設計に適した銅のグレードと質を推奨します。
他の銅製品もご覧ください → [C10100 OFHC銅棒] | [C14500 テルル銅棒] | [C19400 銅合金条] | [銅バスバー]
よくある質問
Q1: C11000 ETP 銅バーは何に使用されますか?
A: C11000 は、バスバー、開閉装置コンポーネント、端子、コネクタ、アース ストラップ、変圧器巻線、および一般電気導体に使用されます。最小限のコストで最大の導電率 (100 ～ 101.5% IACS) が必要な場合に選択されます。
Q2: C11000とC10100の違いは何ですか?
A: C11000 には 0.02 ～ 0.06% の酸素が含まれています。 C10100 は酸素を含まない-（0.0005% 以下）。どちらも 100 ～ 101.5% の IACS 導電率を実現します。 C11000 は安価で、機械はわずかに優れています。 C10100 は水素脆化の影響を受けないため、真空ろう付け、溶接、電子用途に適しています。標準バスバーと電気導体には C11000 を選択してください。真空または溶接アセンブリには C10100 を選択してください。
Q3: C11000とC14500の違いは何ですか?
A: C11000 は導電率が高くなりますが (100 ～ 101.5% 対 85 ～ 95% IACS)、機械加工性が劣ります (20% 対 85 ～ 90%)。 C14500 は、精密旋削端子用の快削銅です。-バスバーと巻線には C11000 を選択してください。大量の精密加工には C14500 を選択してください。-
Q4: C11000の導電率はどのくらいですか?
A: C11000 は、標準的な商用銅グレードの中で最も高い 100 ～ 101.5% IACS 導電率 - を実現します。これにより、電気導体とバスバーのベンチマークとなります。
Q5: C11000の水素脆化リスクはどのくらいですか?
A: C11000には酸素が含まれています。 370 度を超える還元雰囲気 (水素ろう付けや特定の溶接プロセスなど) では、酸素が水素と反応して粒界に蒸気が形成され、内部亀裂が発生します。溶接が重要な用途には C11000 を避けてください。-代わりに C10100 (無酸素) を指定してください。-
Q6: C11000 バーにはどのような焼き戻しが可能ですか?
A: 利用可能な焼戻しには、O (軟質/焼き鈍し)、H02 (半硬質)、および H04 (硬質) が含まれます。柔らかい焼き戻しにより、成形時に最大の延性が得られます。硬質焼戻しにより、構造用電気部品の強度が高まります。
Q7: C11000銅棒は曲げ、機械加工、溶接できますか?
A:はい。 C11000 は優れた冷間加工能力と良好な熱間加工能力を備え、はんだ付け性とろう付け性に優れていると評価されています。被削性は快削黄銅の 20% と評価されています。-酸素-アセチレン溶接は推奨されません。
Q8: C11000の最高使用温度は何度ですか?
A: C11000 は、空気中で約 200 度までの連続使用に適しています。これを超えると酸化が進みます。水素脆化のリスクがあるため、370 度を超える還元雰囲気は避けてください。
Q9: C11000 を購入する際に、調達上の落とし穴を回避するにはどうすればよいですか?
A: 主要なチェック:
- グレードを確認して - C11000 / T2 / Cu-ETP と同等であることを確認します。
- 銅含有量を確認してください - Cu+Ag 99.90% 以上。
- C11000 の酸素含有量 - 0.02 – 0.06% を確認します。
- 気性 - O、H02、または H04 を確認します。強度と成形性の要件に照らして検証してください。
- 化学組成と機械的特性を確認するには、ミル テスト証明書 (MTC) - をリクエストしてください。
- PMI 検証をリクエスト - して、素材の信頼性を確認します。
Q10: C11000 を選択するための 1 行のルールは何ですか?-
A: バスバー、開閉装置、端子、および一般的な電気部品に最低コストで最大の導電率 (100 ～ 101.5% IACS) が必要な場合は、C11000 ETP 銅バーを選択してください。真空ろう付けまたは還元雰囲気サービスの場合は、C10100 (無酸素-) を選択してください。精密旋削端子の場合は、C14500 (テルル銅) を選択してください。
Q11: C11000 ETP 銅バーをカスタムの長さに切断できますか?
A: はい。当社では、平、丸、四角、六角電解タフピッチ銅棒の切断サービスを提供しています。--すべての切断端のバリ取りを行い、CNC の準備作業を軽減します。少量の試作サンプルのご注文から、大量の大量注文まで承ります。
Q12: C11000 ETP 銅棒の出荷にミル テスト証明書 (MTC) を提供しますか?
A: はい。すべてのバッチには、化学組成、導電性、機械的特性をリストした MTC が付属しています。プロジェクトの仕様が必要な場合は、出荷前に第三者による検査を手配できます。-
Q13: ソフト O とハード H08 C11000 ETP 銅棒のどちらの質質を選択すればよいですか?
A: ソフト O テンパー銅棒は、曲げ、成形、はんだ付けに適しています。 H08 硬伸銅棒は剛性と真直性が高く、バスバー、アースバー、構造用導電部品に広く使用されています。製作方法と作業要件をお送りください。最高のテンパーをお勧めします。
Q14: 銅市場で在庫が不足している場合、注文に対応できますか?
A: 当社では、標準 C11000 ETP 銅棒サイズに対応する大規模な在庫プールを維持しています。世界的に銅の供給が逼迫している場合、当社はお客様のプロジェクトに利用可能な在庫を割り当てることができますが、在庫は空き状況に左右されます。現在の在庫と納期を確認するにはお問い合わせください。
人気ラベル: C11000 ETP銅バー、電解タフピッチ銅バー、高導電性銅バー、バスバー銅バー、電気銅バー、工業用銅バー、C11000銅バー中国サプライヤー
