標準銅箔

標準銅箔
詳細:
標準プロファイル電解銅箔としても知られる STD 銅箔は、リジッド PCB、銅張積層板 (CCL)、および一般的な電子回路製造で広く採用されている基礎的な導電材料です。薄型 VLP/HTE グレードとは異なり、STD 銅箔はバランスの取れた剥離強度、安定した耐熱性、競争力のあるコストを実現し、従来の大量生産回路基板プロジェクトの最初の選択肢となります。 HSMetal は、片面光沢 STD 銅箔と両面光沢 STD 銅箔の両方を供給し、ベースライン IPC-4562 仕様を超える完全な品質管理を行っています。当社の電解銅箔規格のより詳細な品質検証については、当社のガイドをお読みください: 電解銅箔の品質管理: HSMetal のエンタープライズ標準が IPC-4562 要件を超える方法。
お問い合わせを送る
説明
お問い合わせを送る

すべてのバッテリーまたは PCB 設計に特殊なフォイルが必要なわけではありません。ほとんどのアプリケーションでは、確実に導電し、一貫して接着し、標準的な処理に耐え、大量生産をサポートするコストを実現する銅箔が必要です。標準銅箔(標準電着銅箔) はベースライン材料であり、IPC-4562 で次のように定義されている主力グレードです。STD-タイプE汎用電着箔の基礎です。



この箔は、高温伸び (HTE)、高延性 (HD)、または 3D 微細孔構造を必要としない用途での、グラファイトベースのリチウムイオン電池の負極、硬質 PCB 内層、およびコスト重視の大量生産のデフォルトの選択肢です。適切なグレードを選択すると、プロセスに必要な機械的特性と表面特性が確実に得られると同時に、不必要なコストが回避されます。



当社の品質管理がどのように IPC ベースラインを超えているかを理解する必要があるバイヤーのために、電解銅箔の品質管理:銅箔エンタープライズ標準製品仕様 この記事では、検査頻度、欠陥しきい値、バッチ トレーサビリティ プロトコルについて詳しく説明しています。





STD銅箔仕様



パラメータ 仕様
銅の純度 99.9%以上
標準の厚さ 12μm (1/3オンス)、18μm (1/2オンス)、35μm (1オンス)、70μm (2オンス)、105μm (3オンス)。カスタムの厚さが利用可能
使用可能な幅 50 mm ~ 1290 mm、お客様の目標幅に合わせて精密にスリット
表面のバリエーション 片面ブライト (SSB) STD 銅箔、両面ブライト (DSB) STD 銅箔
表面処理 変色防止、耐熱不動態化処理
室温引張強さ 205MPa以上
室温伸び率 10%以上
コンプライアンス IPC‑4562、RoHS、REACH
標準コアID 76mm / 152mm、木製リール包装
検査 オンライン厚みスキャン、ピンホール検査、粗さ検査、バッチCOA提供

今すぐ連絡する

STD銅箔とは何ですか?

What Is STD Copper Foil

STD銅箔、とも呼ばれます標準電解銅箔または標準ED銅箔は、電着プロセスによって製造される銅箔製品です。銅が回路形成用の導電層として機能する銅張積層板やプリント回路基板の製造に一般的に使用されます。グレードと製造プロセスに応じて、選択された電気、産業、電子用途向けに標準電解銅箔を評価することもできます。

特殊な銅箔グレードと比較して、購入者が導電性、製造容易性、接合性能、およびコストの実際的なバランスを必要とする場合、通常、STD 銅箔が検討されます。その適合性は、基板、回路設計、エッチングプロセス、積層条件、および必要な電気的および機械的性能によって異なります。

代替および同等の材料の交換オプション



STD 銅箔が設計ターゲットに完全に一致しない場合、HSMetal は明確な代替推奨事項を提供します。





私たちは、やみくもに高級素材を押し出すことはありません。私たちのチームは、交換計画を確認する前に、コスト予算、サイクル目標、充電率、製造ラインの能力を比較します。



電池および PCB アプリケーション全体でフォイルのタイプを比較する購入者向けに、カーボンコーティングアルミ箔購入ガイド 集電体材料の補完的な選択フレームワークを提供します。



材料選択の比較



材料 一次選択の考慮事項 潜在的な用途
標準銅箔 汎用ED銅箔要件 標準 PCB および CCL
HTE銅箔 高温における機械的要件 厳選された多層 PCB プロセス
VLP銅箔 低い表面粗さと信号の完全性 高速・高周波基板
RTF銅箔 接着および表面処理の要件 細線回路と特殊なラミネート
圧延銅箔 延性と曲げ疲労の要件 フレキシブルな回路と厳選された精密部品



材料の代替は、導電性、結合挙動、腐食適合性、成形要件、プロセス性能を検証した後にのみ承認される必要があります。

お問い合わせ

STD銅箔の応用分野



STD 銅箔は以下に配置されています。

リチウムイオン電池の負極集電体:標準レートの性能で十分な家庭用電化製品、電動工具、エネルギー貯蔵システムのグラファイトベースの陽極。

硬質PCBラミネート:一般的な FR-4 作業、低速デジタル回路、電源プレーン、コスト重視の量産など。

CCL(銅張積層板)製造:一貫した面積質量と制御された表面プロファイルが信頼性の高い積層をサポートします。

パワーエレクトロニクスと一般的な回路:標準の表面粗さと機械的特性が性能要件を満たす用途。

研究開発と材料認定:特殊なフォイルを比較するベースライン素材として使用されます。

Application Fields of STD Copper Foil

強化されたレート機能またはシリコンブレンドの互換性を必要とするバッテリーアノードアプリケーションについては、当社の製品を参照してください。微多孔質銅箔ページ。表面処理陽極箔についてはこちらをご覧ください。電池負極基板用炭素被覆銅箔.

お問い合わせ

商業条件および配送条件



アイテム 詳細
貿易条件 EXW、FOB(上海、青島または中国のいずれかの港)、CFR、CIF
MOQ 標準STD銅箔:100~500kg。カスタム仕様:500~1,000kg
サンプル 無料サンプル、購入者は運賃を支払います。リードタイム: 7-10日
支払い T/T (30% のデポジット、B/L コピーに対して 70%)。資格のある顧客向けのL/CおよびOA
リードタイム 在庫:7日。カスタム: 15 ~ 20 日

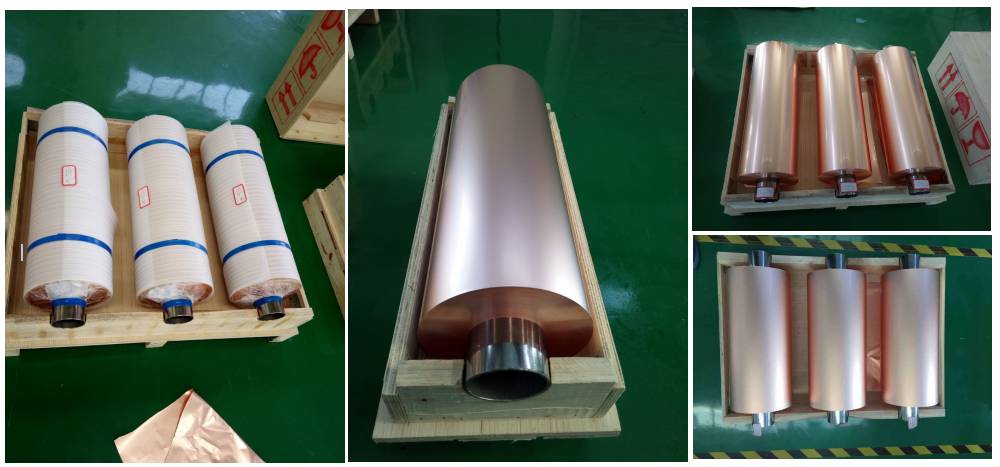

包装 真空酸化防止梱包、輸出用パレット
書類 請求書、梱包リスト、B/L、IPC‑4562 COA、RoHS
配送 海/空/エクスプレス、混合コンテナ可



私たちについて



当社は、世界のバッテリー、エレクトロニクス、エネルギー貯蔵産業向けの先進的な銅およびアルミニウム集電体材料の専門メーカーであり、両方の分野をカバーする包括的な生産能力を備えています。電解銅箔(ED) そして圧延銅箔(RA)。当社の電解ラインは、標準の STD-E、HTE (高温伸び)、HD (高延性) から、極薄バッテリー箔 (6 μm 以下)、および高周波まで、あらゆるグレードを生産します。RTF(リバース処理フォイル) そして HVLP (ハイパーベリーロープロファイル)高速 PCB での信号損失を最小限に抑え、優れたインピーダンス制御を実現するように設計されたフォイルです。



フレキシブルで特殊なエレクトロニクスの場合、圧延銅箔(RA)優れた耐屈曲疲労性と粒子構造を備えており、ダイナミック フレキシブル回路 (FPC) に最適です。さらに、当社は特殊な表面処理を施したフォイルも提供しています。 3D 微多孔質銅/アルミホイルそしてカーボンコーティングされたフォイル- 次世代バッテリーの研究開発と急速充電技術向け。



IPC-4562 の要件を超えるエンタープライズ品質基準に基づいて運用されており、すべてのプラットフォームのすべてのバッチは完全に追跡可能であり、厳格な物理化学テスト、バッチごとの検査記録、RoHS/REACH 準拠文書によって裏付けられています。高速回路用の HVLP、柔軟な設計用の RA フォイル、高度なバッテリー用の微多孔構造を調達する場合でも、当社の技術チームは仕様のマッチング、カスタム スリット、スケールアップをサポートします。今すぐ当社の技術チームにお問い合わせください材料要件について話し合い、見積もりをリクエストします。



Electrolytic Copper Foil

電解銅箔

Microporous Copper Foil

微多孔質銅箔

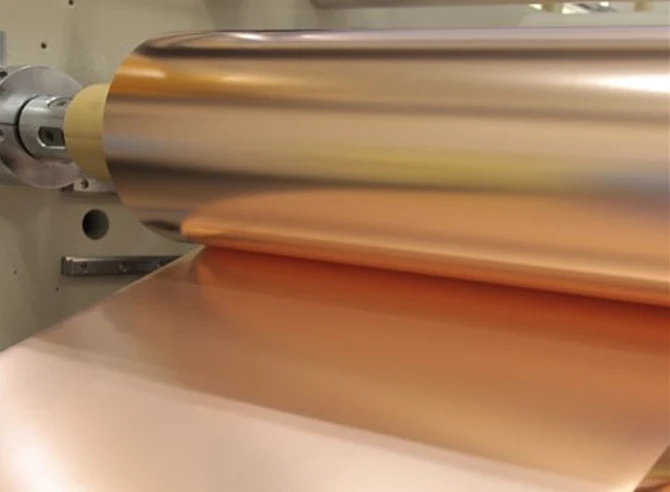

Rolled Copper Foil

圧延銅箔

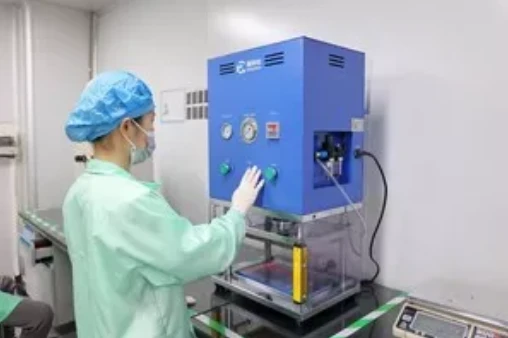

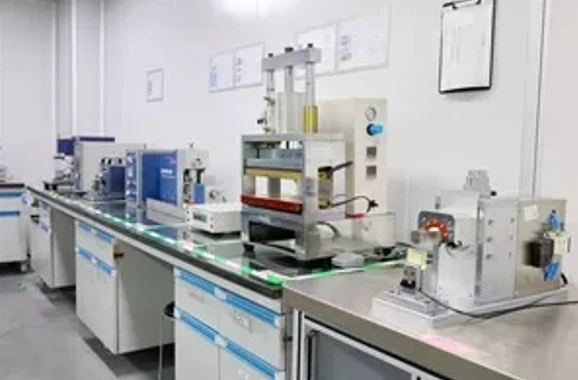

Lab technician testing copper foil sample in HSMetal laboratory

銅箔の性能をラボでテストする

Quality inspection of electrolytic copper foil roll in workshop

電解銅箔の精密検査

Engineer analyzing electrochemical test curve for copper current collector

電気化学データ分析

STD銅箔のお見積り依頼



文書化された品質管理と信頼性の高い供給を備えた標準銅箔が必要ですか?

アプリケーション (バッテリー陽極または PCB)、必要な厚さ、幅、ロールの長さをお送りください。当社の技術チームは仕様の入手可能性を確認し、認定用のサンプル ロールを提供し、24 時間以内に対応します。



見積もりを依頼する → 営業担当者へのお問い合わせ



決定を下す前に完全な技術データが必要ですか?

詳細な材料仕様、機械的特性、および IPC-4562 のコンプライアンス データについては、公式の STD 銅箔データシートをダウンロードしてください。
👉 STD銅箔データシートをダウンロード



IPC ベースラインを超える品質管理の詳細については、弊社の電解銅箔の品質管理:HSMetal のエンタープライズ標準が IPC-4562 の要件をどのように超えるか記事。



高レートまたはシリコンブレンドアノードについては、当社の製品をご覧ください。微多孔質銅箔 ページ。



表面処理陽極箔についてはこちらをご覧ください。電池負極基板用炭素被覆銅箔.



よくある質問



Q1: STD銅箔とは何ですか?

A: STD 銅箔は、PCB および CCL の製造で一般的に使用される標準的な電解銅箔です。導電性の銅層を提供しますが、最終的な適合性は厚さ、表面特性、接合性能、および顧客のプロセス要件によって決まります。



Q2: 通常銅箔と電解銅箔の違いは何ですか?

A: STD 銅箔は、電解銅箔の広いカテゴリー内の標準グレードです。電解銅箔には、HTE、VLP、RTF などの特殊グレードもあり、それぞれ異なる性能要件に合わせて設計されています。



Q3: 標準銅箔の厚さはどれくらいですか?

A: 一般的な業界基準の厚さには、12 μm、18 μm、35 μm、70 μm、105 μm があります。実際の入手可能性、公差、および追加の厚さのオプションは、HSMetal の現在の製品仕様と照らし合わせて確認する必要があります。



Q4: HSMetal はカスタム幅の STD 銅箔を提供できますか?

A: カスタムのスリットおよびロール寸法については、生産能力、注文数量、およびお客様の技術要件に応じて相談できます。確認のため、ご希望の幅、公差、ロール構成をお知らせください。



Q5: STD銅箔は高周波PCBに適していますか?

A: 周波数、回路設計、表面粗さ、誘電体方式によって異なります。導体の粗さが信号損失に大きく影響する場合には、VLP またはその他の薄型銅箔グレードの方が適切な場合があります。



Q6: STD と HTE 銅箔の違いは何ですか?

A: STD-E は標準的な室温および高温の機械的特性を備えています。HTE-E(高温伸び) は、高温での伸び保持率を向上させ、積層および組み立て中に熱応力を受ける多層 PCB に適しています。標準レートのグラファイトアノードおよび硬質単層または低層 PCB の場合は、通常、STD-E で十分です。



Q7: STD、VLP、RTF 銅箔の違いは何ですか?

A: STD は標準グレード、VLP は薄型表面を重視し、RTF は特定のボンディングと回路の要件をサポートするために逆処理を使用します。それらの適合性は、表面粗さ、剥離強度、エッチング挙動、および意図された用途によって異なります。



Q8: STD 銅箔はバッテリーの陽極と PCB の両方に適していますか?
A: はい。 「STD」(標準電着)グレードは、汎用性の高いベースライン材料です。信頼性の高い導電性と適切な機械的固定 (通常は接着にマット面を使用) を提供するため、グラファイトベースのバッテリー陽極と標準的な硬質 PCB の両方で優れた性能を発揮します。ただし、バッテリー設計で急速充電のために 3D イオン輸送が必要な場合、または PCB が高周波で動作する場合は、当社の特殊な 3D 微多孔質箔または HVLP 銅箔を検討する必要があります。



Q9: STD銅箔と微多孔性アルミ箔のサンプルは提供していますか?

A: はい、ラボテスト用に、STD 銅箔、片面微多孔性アルミニウム箔、両面微多孔性アルミニウム箔の小さなロールサンプルを提供しています。宅配便の運賃のみを負担します。



Q10: STD 銅箔は IPC‑4562 に認定されていますか?

A: すべてのバッチは IPC-4562 仕様に従っています。当社のより厳格な内部検査ルールについては、記事「電解銅箔の品質管理: HSMetal のエンタープライズ標準が IPC-4562 要件を超える方法」をご覧ください。



Q11: STD銅箔は何に使用されますか?
A: STD銅箔は主に次の用途に使用されます。リチウムイオン電池の負極(特に標準レートのグラファイトアノード)およびプリント基板 (PCB)。 PCB では、リジッド FR-4 ラミネートや一般回路に最適です。高周波 PCB の場合は、RTF または HVLP フォイルが推奨されます。高レートまたはシリコンブレンドバッテリーについては、当社の製品をご覧ください。微多孔質銅箔



Q12: STD銅箔はフレキシブル回路(FPC)に使用できますか?
A: 一般的にはノーです。標準の電解 (ED) フォイルは、リジッド PCB およびバッテリーに最適です。繰り返し曲げられるフレキシブルプリント基板(FPC)の場合、圧延銅箔(RA)優れた耐屈曲疲労性と粒子構造により、強く推奨されます。



Q13: STD銅箔の「STD」とは何ですか?
A: STD の略です標準電着、IPC-4562 銅箔分類システムのベースライン グレード。高延性 (HD) グレードや高温伸び (HTE) グレードとは対照的に、標準的な機械的特性を備えた電解銅箔を指します。 STD は、汎用バッテリーおよび PCB アプリケーション向けに最も広く生産されているグレードです。



Q14: 標準銅箔の表面粗さはどのくらいですか?
A: STD 銅箔は通常、マット面の Rz 粗さが約 5 ~ 10 μm の標準的な表面プロファイルを示します。これにより、電極スラリーと誘電体結合に適切な機械的固定が提供されます。より低い信号損失を必要とする高周波回路の場合、薄型または超薄型フォイルが指定される場合があります。



Q15: STD銅箔はリチウムイオン電池の負極に適していますか?
A: はい。 STD-E 銅箔は、家庭用電化製品、電動工具、および多くのエネルギー貯蔵用途におけるグラファイトベースのリチウムイオン負極の標準集電体です。高速セル、シリコンブレンドアノード、または電解液の濡れや層間剥離が制限要因となる用途では、微多孔質銅箔がさらなる利点をもたらす可能性があります。私たちのを参照してください微多孔質銅箔比較用に。
